分流電阻器作為電路設計中電流檢測的手段之一，廣泛應用于電子控制單元、電池管理系統、變頻器、伺服驅動系統、儀器儀表等領域。隨著終端的設計要求趨于嚴格，對于元器件的小型化、大功率需求也日漸增長，而電阻分流器作為搭載器件之一，也面臨同樣的發展趨勢。

設計一款小型化、大功率的電阻分流器，如何提高產品的散熱性能是結構設計中的重點研究方向?；谀壳皣鴥仁袌龅闹鲗S家是國外的一些行業領先企業，并且當今國際環境多變等因素，國內市場供求關系出現較大缺口，這對國內該行業的企業來說是一個機遇，也是挑戰。

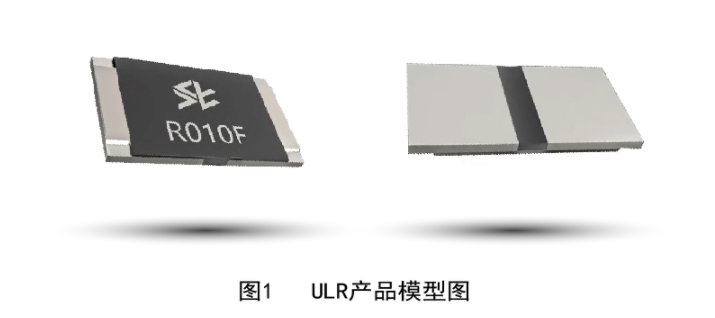

業展電子國內電阻研發的龍頭高科技企業，經過不斷的 研發投入和反復驗證，推出了超高功率合金采樣電阻--ULR系列。該系列產品對比傳統拼接型合金電阻系列，性能得到很大提升，電阻的功率和可靠性均得到顯著的提高。

以2817封裝為例：

同阻值的條件下，傳統拼接型合金電阻系列≤功率5W，而ULR系列功率可達到7W，額定功率提升了40%，并且因為結構設計利用率更高，阻值可做到4~1000mΩ，滿足客戶的不同阻值需求。同時，與國外領先同行的同系列產品對比，業展電子ULR系列產品在各方面的性能參數表現絲毫不遜色，以下將對ULR產品作詳細介紹。

1. 這里只列舉部分封裝參數，其它封裝參數可聯系業展電子獲取

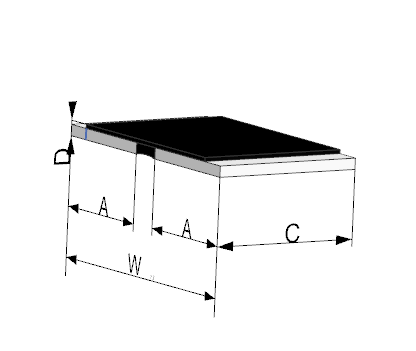

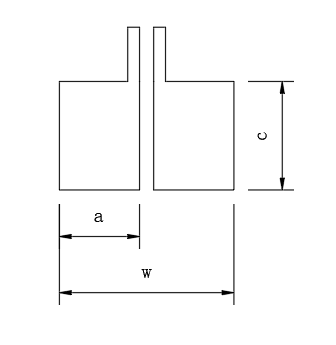

產品尺寸及建議焊盤尺寸如下：

Unit：mm

2、產品特性

①額定功率峰值7W；

②高精度、高穩定性；

③低TCR：±50ppm/℃；

④寬阻值范圍：4~1000mΩ；

⑤符合AEC-Q200。

3、應用領域

①汽車電子控制單元/模塊；

②開關電源、工業電源模塊；

③電池管理系統；

④變頻器、伺服驅動系統；

⑤儀器儀表；

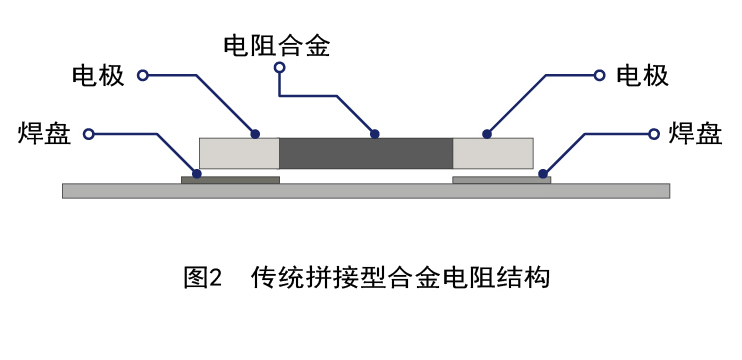

傳統拼接型合金電阻采用的常規工藝是電阻體合金材料，兩側拼焊紫銅作為電極，結構如圖2。該結構設計主要散熱方式有兩種，其一是來自于電阻合金表面的空氣傳熱，另一種是通過熱傳導，在電極上實現散熱。受結構設計影響，電極尺寸有限，散熱效果比較局限。

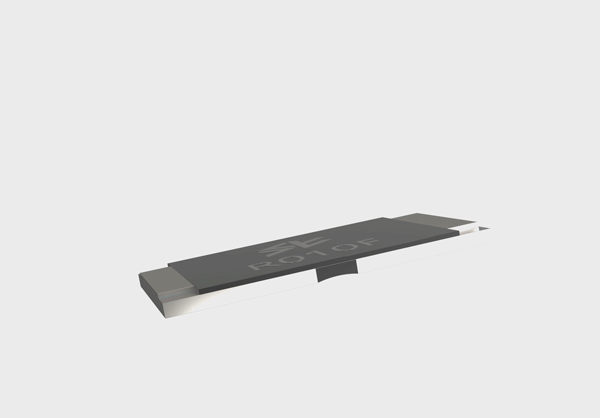

ULR系列產品是一款采用高導熱粘合膠膜將超薄合金電阻薄膜與金屬散熱基板進行結合的一種新型合金采樣電阻，結構如圖3。其基于金屬散熱基板的高導熱性能，底部采用較大面積的散熱基板作為散熱電極，相當于擴大了產品的散熱通道，能將合金電阻所產生的熱量及時通過PCB導走，以達到可承載更高功率的效果。因為該獨特的結構設計，電阻體材料尺寸可接近于產品的封裝尺寸，結構利用率提高，故能實現更大的阻值范圍，以2817封裝為例：≤可達4mΩ，≥可達1Ω。

①參數測試對比：與德系同類型產品參數大概一致，耐壓更高，比傳統拼接型功率高。

②功率測試對比：ULR-2817和德系同類型產品在Z大功率持續負載的性能接近，比傳統拼接型表現優越。

測試條件：7W，F(xiàn)R-4，室溫下測試。

③溫漂測試對比：ULR-2817和德系同類型產品在同條件下TCR表現接近，比傳統拼接型表現優越。

測試條件：20~120℃，20℃為基準

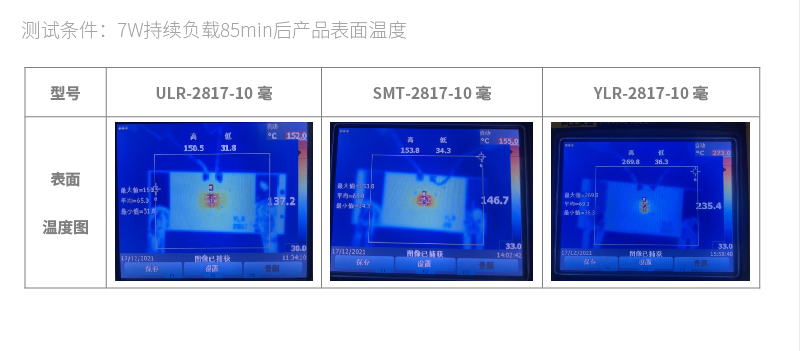

④表面溫度對比：ULR-2817的表面溫度≤在150.5℃，電極溫度≤137.2℃，均比德系同類型產品溫度低，更是遠遠低于傳統拼接型產品。

1、表面溫度更低

ULR系列產品，在同等條件下比傳統拼接型合金電阻具有更高的功率，更低的表面溫度；

2、溫升表現更優

ULR系列產品與國外同行龍頭企業對比，各項性能表現均極其接近，包括額定功率、溫漂性能等，在表面溫度表現上甚至更優；

3、國產替代優勢明顯

針對國內市場需求，ULR產品具有更快速的交期，更便捷的渠道，更高效的服務響應。
